OKI 系列

UL File E70063

规格书


ORD213
ORD211
ORD9216
ORD228
ORD9215
电器 触点
1A
1A
1A
1A
1A
特性 吸合AT值 ±5 AT
10 ~ 40
10 ~ 40
10 ~ 50
10 ~ 50
10 ~ 50
释放 [AT]
5 最小
5 最小
5 最小
5 最小
4 最小
接触电阻 (初始) [mOhms]
200 最大
100 最大
100 最大
100 最大
150 最大
介质耐压 [DCV]
150 最小
150 最小
200 最小
200 最小
200 最小
绝缘电阻 [Ohms]
109 最小
109 最小
109 最小
109 最小
109 最小
静电电容 [pF]
0.4 最大
0.2 最大
0.3 最大
0.3 最大
0.3 最大

触点负载 [VA, W]

1.0
1.0
10
10
10
最大 切换电压 [V]
AC24 / DC24
AC24 / DC24
AC 100 / DC 100
AC100 / DC100
AC100 / DC100
最大 切换电流 [A]
DC 0.1
DC 0.1
DC 0.5
DC 0.4
0.3
最大 负载电流 [A]
0.3
0.3
1.0
1.0
1.0
动作 吸合时间[ms]
0.3 最大
0.3 最大
0.3 最大
0.3 最大
0.4 最大
特性 回跳时间[ms]
0.3 最大
0.3 最大
0.3 最大
0.3 最大
0.4 最大
释放时间 [ms]
0.05 最大
0.05 最大
0.05 最大
0.05 最大
0.05 最大
共振频率[Hz]
1100 ± 500
7500 ± 500
5000 ± 400
5300 ± 300
3700 ± 300
最大工件频率[Hz]
500
500
500
500
500
标准 线圈 线圈电阻[Ohms]
600
600
450
450
450

线圈数[T]

5000
5000
5000
5000
5000
尺寸 [mm]
3.3ø x 10
3.3ø x 10
3.7ø x 15
3.7ø x 15
3.7ø x 15
类型号码
8
8
6
6
6
特征
(触点 材料)
超小型
(Rh)
超小型
(Rh)
通用小型
(Rh)
通用小型
(Rh)
通用小型
(Rh)

ORD221
ORD229
ORD2210
ORD2211
ORD2212
电器 触点
1A (offset)
1A
1A
1A
1A
特性 吸合AT值 ±5 AT
1 ~ 40
15 ~ 60
15 ~ 60
15 ~ 60
15 ~ 45
释放 [AT]
5 最小
6 最小
7 最小
8 最小
RLS/OP>0.8
接触电阻 (初始) [mOhms]
100 最大
100 最大
100 最大
100 最大
100 最大
介质耐压 [DCV]
200 最小
600 最小
250 最小
200 最小
150 最小
绝缘 电阻[Ohms]
109 最小
1010 最小
1010 最小
109 最小
109 最小
静电 电容[pF]
0.3 最大
0.5 最大
0.5 最大
0.3 最大
0.5 最大
触点 负载[VA, W]
10
50
AC70(VA) / DC50(W)
50
10
最大 切换电压 [V]
AC100 / DC100
AC300 / DC350
AC150 / DC200
AC100 / DC100
AC100 / DC100
最大 切换电流 [A]
DC 0.3
DC 0.5
AC0.7 / DC1.0
0.5 In rush 3A
DC 0.2
最大 负载电流 [A]
1.0
2.5
2.5
2.5
0.5
动作 吸合 时间[ms]
0.3 最大
0.6 最大
0.5 最大
0.6 最大
0.4 最大
特性 回跳 时间[ms]
0.5 最大
0.5 最大
0.5 最大
0.4 最大
1.0 最大
释放 时间[ms]
0.5 最大
0.05 最大
0.05 最大
0.05 最大
0.05 最大
共振 频率[Hz]
2750 ± 250
2500 ± 250
2500 ± 250
4600 ± 500
4200 ± 300
最大工件频率 [Hz]
500
500
500
500
500
标准型 线圈 线圈 阻抗[Ohms]
450
500
500
450
450
圈数[T]
5000
5000
5000
5000
5000
尺寸 [mm]
3.7ø x 15
4.6ø x 21
4.6ø x 21
3.7ø x 15
3.7ø x 15
类型号码.
6
3
3
6
6
特征
(触点 材料)
小型偏置型
(Rh)
高介质耐压 (Rh)
大功率
(Rh)
灯载
(Rh)
3.4W
低工作音(Rh)
封闭差动型
type

ORD2210V
ORT551
电器 触点
1A
1C
特性 吸合AT 值±5 AT
20 ~ 60
10 ~ 30
释放 [AT]
7 最小
5 最小
接触电阻 (初始) [mOhms]
100 最大
100 最大
介质耐压[DCV]
1000 最小*
200 最小
绝缘阻抗[Ohms]
1010 最小
109 最小
静电电容[pF]
0.5 最大
1.5 最大
触点 负载[VA, W]
100
3
最大 切换电压 [V]
AC300 / DC350
AC30 / DC30
最大 切换电流 [A]
DC 1.0 max
DC 0.2
最大 负载电流 [A]
2.5 max
0.5
动作 吸合 时间[ms]
0.5 最大
1.0 最大
特性 回跳 时间 [ms]
0.5 最大
(NC) 1.5 最大 / (NO) 1.0 最大
释放 时间 [ms]
0.05 最大
0.5 最大
共振 频率[Hz]
2500 ± 250
6000 ± 4000
最大工件频率[Hz]
500
200
标准型 线圈 线圈 阻抗[Ohms]
450
550
圈数 [T]
5000
5000
尺寸 [mm]
3.7ø x 15
4.6ø x 10
类型号码.
6
10
特征
(触点 材料)
真空型
(RH)
超小转换型
(Rh)
* 可供磁钢:对于干簧管,可供切脚和弯脚等各种成型。

注意:

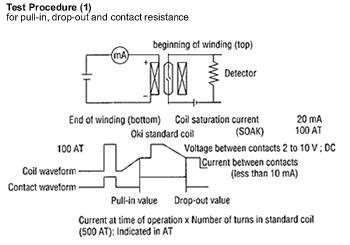

  1. 吸合值和释放值是根据OKI的标准线圈测量所得。* 当吸合值超过20AT时,这个释放值已被规定。当吸合值<20AT时,释放值为5min,并且释放值/吸收值>0.7,测量公差为±2AT. (图.1)
  2. 接触电阻:使用OKI标准线圈靠近触点,并加载10mA的电流,加载100AT激励在干簧管上,然后减小电压进行测量。
  3. 耐压:会根据吸合值的不同而不同(由于触点间隙不同)。在这个测量中,吸合值大概为20AT,测量方法:(MIL-STD-202D METHOD 301)
  4. 绝缘电阻:使用DC100V绝缘测量仪进行测量,测量方法: (MIL-STD-202D METHOD 302)

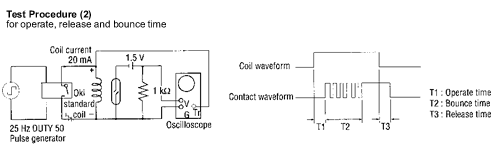

  5. 吸合时间:向标准线圈加电压后到触点第一次闭合的时间.
  6. 回跳时间:回跳是在触点闭合时产生的。在触点完全闭合前,触点不断断开闭合直到完全闭合的时间。
  7. 释放时间:在标准线圈上除去电压到触点断开的时间。
  8. 共振频率:这是干簧管固有的共振频率,应避免在干簧管上添加相近的震荡频率,以免误操作。
  9. 最大工作频率:干簧管可以在高于最大工作频率的条件下动作。然而,带这样频率的动作和工作室会不停地抖动。建议设计者在实际线路时应考虑最大工作频率.
  10. 标准线圈尺寸.
    A: 标准线圈的内径.
    B: 标准线圈的长度.
  11. 当加在于干簧管上的冲击超过30G时,干簧管的吸合值会改变,不同于标准参数。因此建议干簧管不能受到这样一个冲击。
  12. 如果在共黄管上的冲击超过1KZ,由于共振的原因,哪怕一个很小的加速度都会引起干簧管的误操作.
  13. 在实际使用中,干簧管可以在超过规定范围时动作。采用磁钢驱动时,根据他们的温度性能,温度范围的不同,因此建议考虑规定范围作为设计标准.
  14. 干簧管的实际拉伸力超过5Kg,但引出脚不应该被拉动位置。.
Fig. 1

Fig. 2

环境性能特性 表2
特性 (适用于所有类型) 测试条件
备注
冲击 受到30G (11 msec) 冲击时,干簧管不应误操作 MIL-STD-202E METHOD 213B
13
抗震荡 受到最大 20G (10–55Hz)震动时,干簧管不应误操作 MIL-STD-202E METHOD 210A
14
温度 范围 正常工作温度范围是–40 到 125°C MIL-STD-202E METHOD 107D
15
引出脚拉力 可承受2Kg静态拉力 MIL-STD-202E METHOD 211A
16
